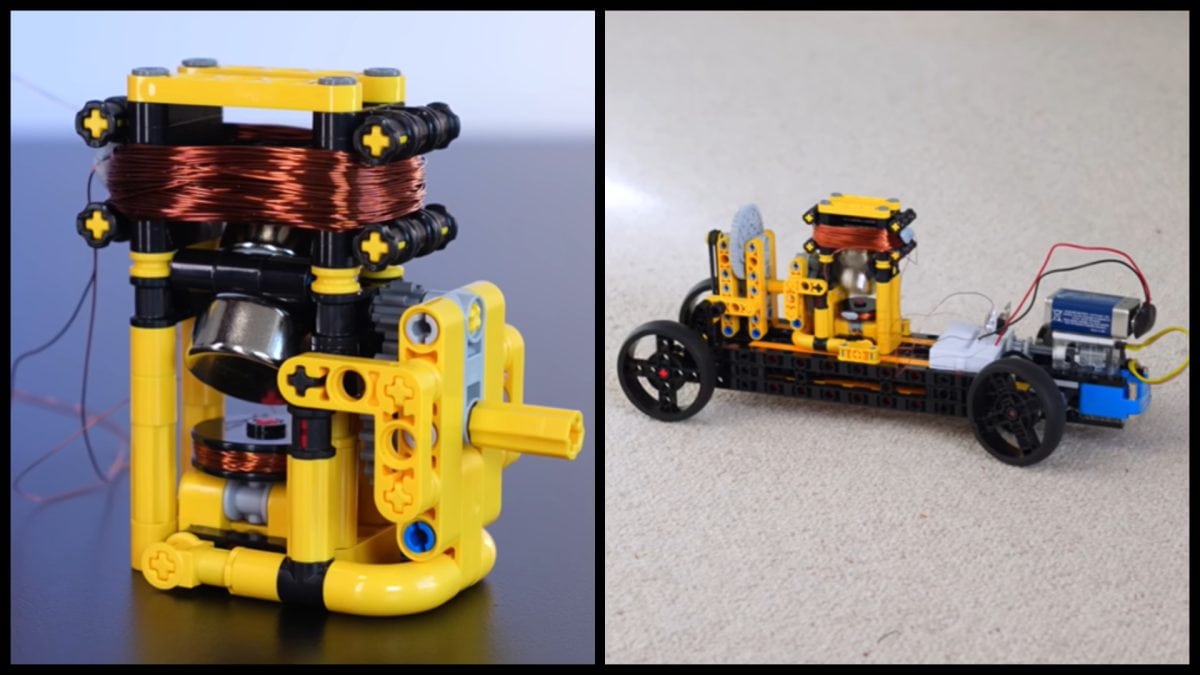

Z LEGO kociek postavil funkčný motor so slušnými otáčkami. Jeho video valcuje internet

Kým sociálne siete zapĺňajú videá nových robotov a pokročilej umelej inteligencie, pozornosť internetu si tentoraz získal oveľa jednoduchší projekt. YouTuber Jamie zostrojil plne funkčný elektrický motor takmer výlučne z LEGO dielikov a niekoľkých základných elektronických súčiastok.

Bez mikročipov, bez riadiacej jednotky a bez sofistikovaných modulov. Výsledok napriek tomu dokáže dosiahnuť rýchlosti, ktoré by od plastovej stavebnice čakal málokto.

Malý motor, veľká lekcia fyziky

Autor z kanála Jamie’s Brick Jams sa rozhodol vrátiť k úplným základom fyziky a ukázať, ako funguje elektrický motor v najjednoduchšej možnej forme. Namiesto pokročilých modulov použil len magnety, medený drôt, tranzistor a 9-voltovú batériu.

Výsledkom je funkčný motor postavený z LEGO dielikov, ktorý dokáže reálne poháňať malé mechanické systémy. Celý projekt stojí na základnom princípe elektromagnetizmu. Keď elektrický prúd prechádza cievkou z medeného drôtu, vzniká magnetické pole.

To následne reaguje s permanentnými magnetmi na rotore a vytvára pohyb. Jamie použil dvojicu neodýmových magnetov upevnených na osi rotora, ktoré sú starostlivo vyvážené, aby sa motor otáčal plynulo a bez vibrácií.

Motor sa spúšťa impulzom z batérie, no na udržanie pohybu je potrebné presné načasovanie ďalších impulzov. Práve tu prichádza najzaujímavejšia časť projektu. YouTuber pridal druhú cievku, ktorá funguje ako senzor.

Keď okolo nej prejde magnet rotora, vytvorí sa malý elektrický signál. Ten aktivuje tranzistor, ktorý pošle krátky impulz energie do hlavnej cievky. Rotor tak dostane presne načasovaný „kop“ a pokračuje v otáčaní.

Celý systém funguje bez akéhokoľvek softvéru či mikrokontroléra. Elektronika pozostáva len z jedného tranzistora, LED diódy, dvoch cievok a batérie. V najjednoduchšej konfigurácii dokáže motor dosiahnuť približne 1 300 otáčok za minútu.

Po pridaní prevodov síce rýchlosť klesne, no výrazne narastie krútiaci moment, vďaka čomu dokáže poháňať napríklad malé LEGO vozidlo. Jamie neskôr experimentoval aj s rotorom obsahujúcim osem magnetov.

Rýchlosť sa síce znížila, no motor získal plynulejší chod a vyšší výkon. Projekt tak ukazuje, že aj z jednoduchých súčiastok možno postaviť funkčný elektromotor, ktorý demonštruje princípy technológií poháňajúcich dnešný svet.
